安装与维护说明书

拆除任何轴衬以避免日后轴衬和安装凸耳间出现磨损。

如安装前出现的裂缝或凸耳弯曲,请先对结构损伤部分 进行修复。

消除沉头孔内的不规则部分。

套筒的磨损凸耳最大与最小直径差必须小于 06” (1.5mm)，以进行正确配合。

用现有的润滑油对套筒和轴进行润 滑，最好用石墨润滑脂。请勿对螺纹 进行润滑！

注意! 如果适用：使润滑油出口 与作用力方向呈 90 度角，以最 小化出口处的应力集中。

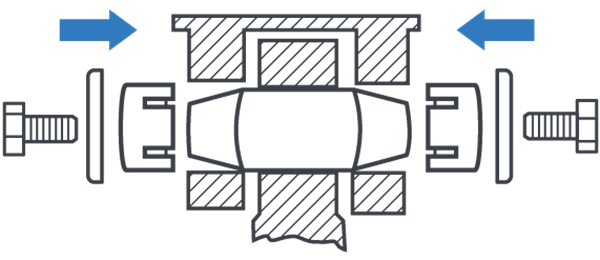

插入轴销，将套筒安装在孔内，然后安装张力垫 圈和紧固件。将轴销放入孔内并拧紧紧固件。按 照另一侧图表内的说明施加转矩。

施加初始转矩后，在最大范围内移动机器数次并重新检查转 矩。

检查张力垫圈和凸耳之间的最小距离是否为 0.5 mm。 注意！如果张力垫圈与凸耳接触，请联系您的经销商或 注意! 如果张力垫圈与凸耳部分直接接触了，请联系我 们。

拆卸膨胀销系统时，拧松两侧的紧固件并拆除垫圈。

轻敲轴，直至套筒张力释放，然后拆除套筒并在另一侧重复相同 的步骤。拆除工具可从 Expander 购买。 请勿损坏螺纹。
