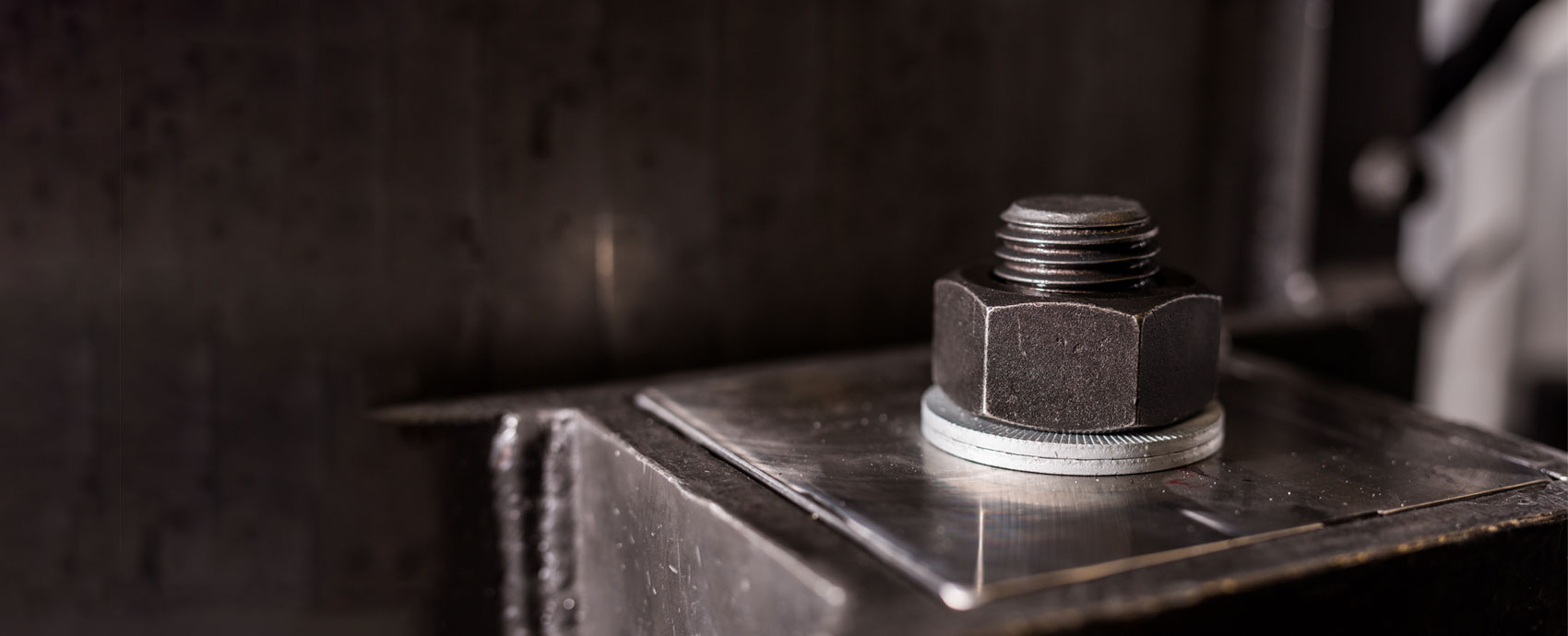

楔形制锁垫圈工作原理
楔形制锁垫圈工作原理
预紧力致使螺栓自锁。 洛帝牢防松垫圈利用预紧力而不是摩擦力来紧固螺栓。
容克振动测试
容克测试被视为最严格的螺栓连接振动测试。 在该视频中，我们比较了 洛帝牢防松垫圈 和其它锁紧方法的性能。 会清晰向您展示楔形制锁垫圈的工作原理。
自螺栓发明以来，螺栓连接的松动一直是个棘手问题，因此促使对这种现象进行了大量的研究。 在20世纪60年代，德国教授格哈德·H·容克发现，垂直于紧固件轴向的剪切载荷是振动引起松动的最严重载荷形式。 他为此设计出测试方法，将接头安装在试验台上，然后施加与接头成直角的模拟振动，而这一方法随后成为DIN标准 —— DIN 65151 —— 通常称为容克测试。
洛帝牢为了证明产品的可靠性，在客户亲临现场的情况下，每年在全球范围内进行10000次容克测试演示。 此外，在洛帝牢的各个实验室中，每年进行近100次客户指定的容克测试。
洛帝牢防松垫圈原理
洛帝牢防松垫圈原理
洛帝牢防松垫圈是利用预紧力而不是摩擦力来紧固螺栓。 楔形制锁系统在螺栓头/螺母下方形成楔形效应，不会意外松动。

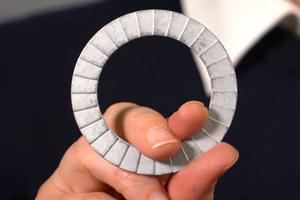

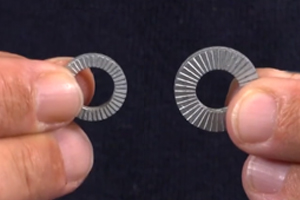

系统由一对楔形制锁垫圈组成，一侧带有凸轮、另一侧带有径向齿槽。 关键在于角度的不同。

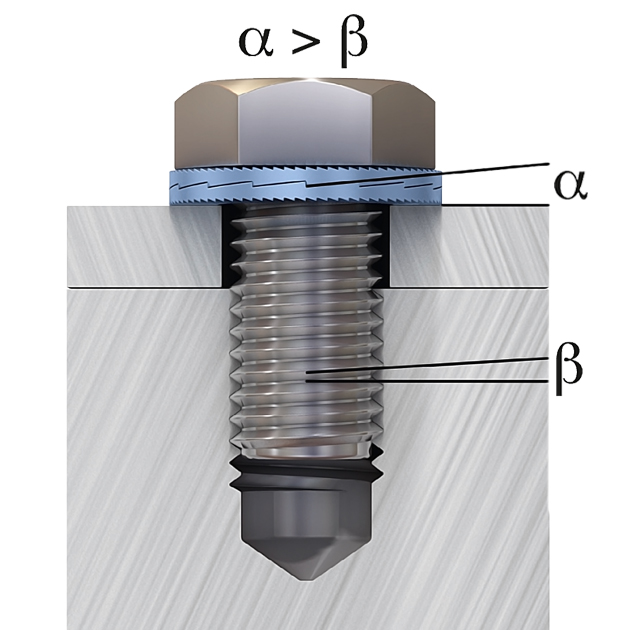

由于相互咬合的凸轮角度α大于螺距β，成对楔形制锁垫圈的膨胀量超过螺纹的相应螺距，因此形成楔形效应，任何螺栓/螺母旋转松动的倾向均会受到阻碍。
当螺栓拧紧后，径向齿槽卡入并咬合在接合表面上。 洛帝牢防松垫圈锁定就位后，只允许在凸轮面之间发生移动。
任何螺栓/螺母旋转松动的倾向均会受到凸轮楔形效应的阻碍。
使用洛帝牢防松垫圈的优势
- 可靠锁定，即使对于夹紧长度较短的接头也是如此
- 安装和拆除快速、简便
- 采用Delta Protekt®涂层，耐腐蚀性高
- 制锁功能不受润滑的影响

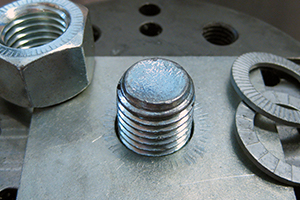

- 可重复使用
洛帝牢防松垫圈有：
钢制
- 适用于常规应用
- 标准外径： M3 - M42（公制）和#5 - 1 1/2"（英寸）
- 外径加宽： M3.5 - M36（公制）和#6 - 1 3/8"（英寸）
254 SMO®不锈钢
- 适用于腐蚀性环境
- 标准外径： M3 - M39（公制）和#5 - 1 1/2"（英寸）
- 外径加宽： M3.5 - M27（公制）和#6 - 1"（英寸）
查找您的垫圈尺寸
查看 尺寸列表 ，确定螺栓所需要的垫圈尺寸。
